Ürün ayrıntıları:
|
Öğe adı: | 3 eksen LED metal torna tezgahı dijital okuma ünitesi | kullanım: | 3 eksen torna tezgahı gereksinimi |
---|---|---|---|
sistem: | 3 eksen LED DRO SDS6-3V | Ölçekli model: | Cam ölçeği: KA-600, KA-300, KA-500, |
sinyal: | Cam ölçeği: TTL / EIA-422-A | Çözünürlük: | 5µm, 1µm, 0,5µm |
DRO montajı: | sürgülü platform | Ölçü. yolculuk: | Cam ölçeği: 70 ila 3000 mm |
Görüntülemek: | 7 haneli LED | Gerilim: | 100V - 240V / 50 - 60Hz |
Vurgulamak: | 3 Eksen Torna Makinesi DRO,5µm Torna Makinesi DRO,Sürgülü Platform Dijital Okuma 3 Eksen |
SINO 3 eksenli LED metal torna tezgahı dijital okuma ünitesi SDS6-3V üç lineer cam terazili kayar platform üzerine montaj
Bu dijital okuma ünitesi, 3 eksen torna ihtiyacı için özeldir.
Bu LED dijital okuma DRO SDS6-3V, torna tezgahının kayar platformuna monte edilmelidir.
KA-600 cam ölçeği Z ekseni için, KA-300 veya KA-500 cam ölçeği X ve Z1 ekseni için olmalıdır.

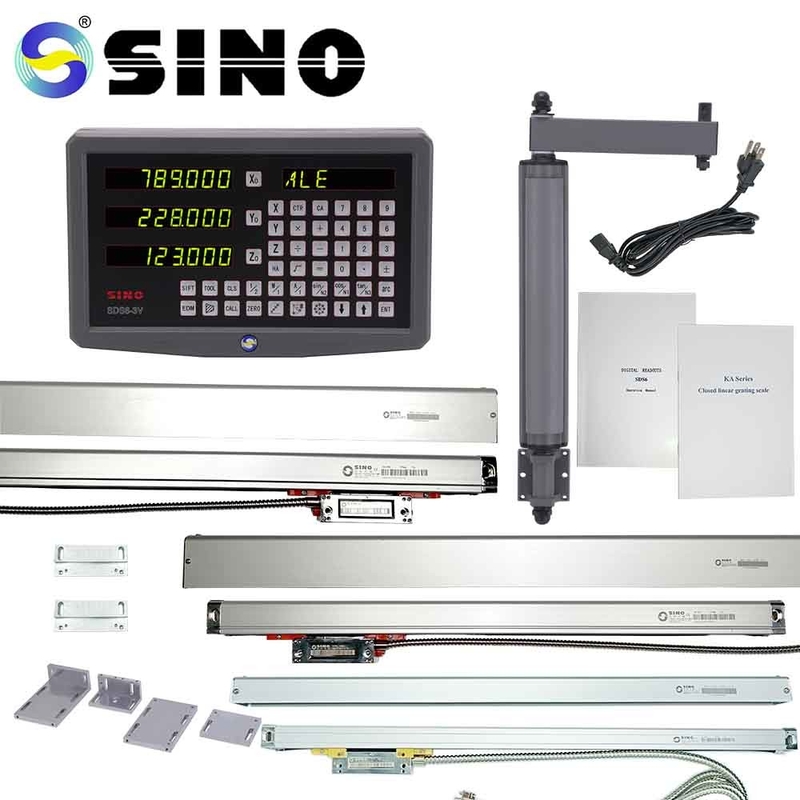

Paket listesi:
Öğe adı | 3 eksen LED metal torna tezgahı dijital okuma ünitesi |
Dijital Okuma (DRO) | SDS6-3V |
Z ekseni için doğrusal ölçek | KA-300 /KA-600 820-3000mm |
Z1 ekseni için doğrusal ölçek | KA-300 / KA-500 270-520mm |
X ekseni için doğrusal ölçek | KA-300 / KA-500 270-520mm |
DRO için raf | Torna için raf (50C) |
Z ölçeği için koruma kapağı | D / M yazın |
Z1 ölçeği için koruma kapağı | D / H Tipi |
X ölçeği için koruma kapağı | D / H Tipi |
Terazi için braket |
T-braket (1 takım) / KA-500 braket (2 adet) |
Diğerleri | Kablo / Vidalar / Kılavuz |
Torna makinesi için fonksiyonlar:
Detay Bilgileri:
Pin Açıklaması:
Tüm lineer ölçekler teslimattan önce test edildi.İşte bir ölçeğin test raporunun bir örneği.
Bir DRO'nun bir torna tezgahının sürgülü kutusuna monte ettiği bir örnek:
Torna tezgahının X eksenindeki KA-500 lineer kodlayıcının bir örneği:
Torna tezgahının Z eksenindeki KA-300 lineer kodlayıcının bir örneği:
