Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
Vurgulamak: | Torna Tezgahı için 120MM Lineer Ölçekli Dijital Okuma,Lineer Ölçekli Dijital Okuma |

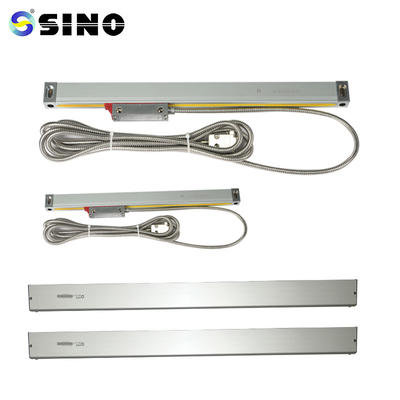

SINO KA300-120MM-5UM Küçük Torna Delme Freze Makinesi için Küçük Lineer Ölçekli Dijital Okuma
KA-500 mini kodlayıcı, sınırlı kurulum ve çalıştırma alanına sahip takım tezgahları için özel olarak yaratılmıştır.Konumsal gereksinimleri olan müşterilerin talepleri karşılanabilir.Boyutları 70x470 mm'dir.
Paket içeriği:
Lineer ölçekli ızgara, 1 adet, KA500-170mm
0.5um/1um/5um çözünürlük vardır.
Müşterilerin gereksinimlerine bağlı olarak, özelleştirilmiş kodlayıcı uzunlukları (L0) sunulabilir.(Uzunluk:70-470mm)
modeli | L0 | L1 | L2 | modeli | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Enkoderin etkin ölçüm uzunluğu L1: Enkoder montaj deliğinin boyutu
L2: Enkoder genel boyutu
Kullanma talimatları
Kullanıcı, Genel Açıklama, Güvenlik Hususları ve
Bölüm 1 içeriğinin tamamı 3.
2. Genel Açıklamaya, Güvenlik Hususlarına ve içindeki tüm verilere ek olarak
1'den 3'e kadar olan bölümler kurulum, test ve bakım için uzmanlar tarafından dikkatle izlenmelidir.
4-5. bölümlerdeki her bir kavramı anlayın.
Bu kullanım kılavuzu yalnızca SINO KA serisi entegre devreleri kapsar.
lineer olarak kodlanmıştır.
4. Lütfen aşağıda verilen güvenlik önerilerini okuyun.hakkında önemli bilgiler içerir.
Doğrusal kodlayıcınızı dikkatli kullanın.
Detay Bilgileri:
Tüm lineer teraziler teslimattan önce test edilecektir.İşte bir terazinin test raporunun bir örneği.
