Ürün ayrıntıları:
|
Ürün Adı: | SINO KA200-320mm minyatür cam ölçeği kuyruklu | Uygulama: | dijital okuma teknolojisini ve küçük bir doğrusal kodlayıcıyı birleştiriyor |
---|---|---|---|
Kullanımı: | sensör konumunun ölçeklendirilmesi | Özel Uzunluk: | 110mm/120mm/130mm/140mm |
Uzunluk: | 150mm/160mm/170mm/180mm | Malzeme: | Alüminyum |
Görev: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Çözünürlük: | 0,5μm/1μm/5μm |

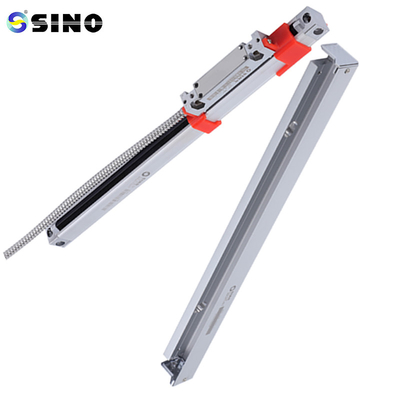

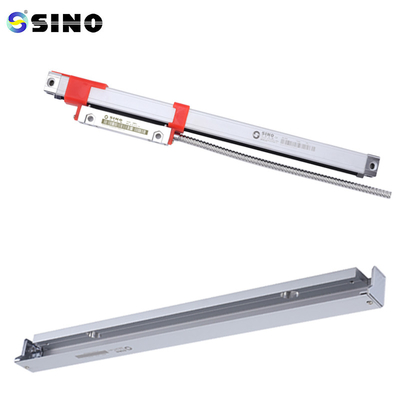

SINO doğrusal ölçekli kodlayıcı 5um KA200 320mm DRO aletleri için torna makinesi freze makinesi
Paket aşağıdakileri içerir:
Erişilebilir olan kurulum yüksekliğine ve uzunluğuna bağlı olarak, çeşitli makinelere her türlü kuyrukçunun monte edilmesi gerekir.Makinenin sınırlı alanı göz önüne alındığında, KA-200'nin 16mm*16mm çaplı kesimi en iyi seçenek olacaktır.
KA-200, özel ölçüm ekipmanlarının kurulmasını ve bazı dar alanlarda kullanılmasını kolaylaştıran süper ince, ince bir kuyrukçudur.KA Serisi doğrusal kodlayıcıları için her bir kuyruk dinamik lazer kontrolü kullanarak sıkı bir kalite kontrol sürecine tabi tutulmuştur..
Parametreler KA-200
30mm-360mm mevcut ölçüm uzunluğu
16 mm x 16 mm çapraz kesim
Doğruluk: +/- 3, 5, 10 (680 F, 1000 mm)
Bir birim 50 milimetreye eşittir.
Maksimum ölçüm hızı: 60 m/s
Koruma seviyesi IP55
1 um/ 5 um (0,001 mm/ 0,005 mm) çözünürlük
Çıkış sinyali: TTL/EIA-422-A
Kablolar için standart: 2 metre
Bar Pitch: 0.02 mm
80mA, %5 ve +5V
Çalışma aralığı: 0 ila 45 derece Selsüs
9-Pin Bağlantısı
A, OV, B, Boş, 4.Boş, 5.Z, 6.A, +5V, 7.B ve 9.Z
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
