Ürün ayrıntıları:
|
| Ürün Adı: | Cam Lineer Ölçek SINO KA600-1100mm Optik Kodlayıcı | Uygulama: | M kapağı ile dijital okuma sayacı doğrusal kodlayıcı |
|---|---|---|---|
| Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
| Görev: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Çözünürlük: | 0,5/1/5 mikron |

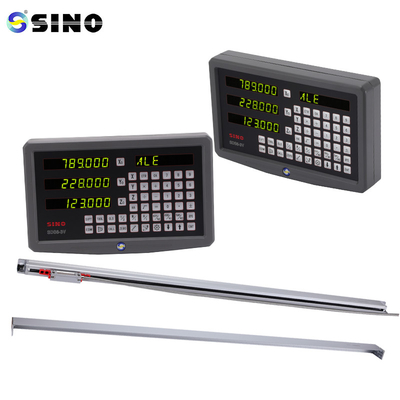

SINO KA600-1000mm Optik Kodlayıcı Yüksek hassasiyetli ızgara doğrusal cam ölçeği 5um 1um 0.5um
Paket şunları içerir:
KA500-1000mm doğrusal cam ölçeği, bir parça.
0.5/1/5um çözünürlüğü var.
Müşterilerin gereksinimlerine bağlı olarak, özelleştirilmiş kodlayıcı uzunlukları (L0) sunulabilir.
Ölçek derecelendirmeleri tipik olarak eşit bir aralıkta yer alır ve milimetre veya inç gibi belirli bir ölçüm artışını temsil eder.Fotoelektrik sensör derecelendirmeyi algılar.Bu sinyaller, gerçek zamanlı konum geri bildirimi sağlamak için dijital bir ekran birimi veya bilgisayarlı bir sistem tarafından yorumlanabilir.
KA600 doğrusal ölçeği, ölçeğin okuma başının konumunu belirlemek için artan bir optik kodlama sistemi kullanır.Tipik olarak, ölçülen nesne veya makine bileşeni hareket ederken ölçek boyunca hareket eden bir cam veya metal ölçek ve okuma başından oluşurOkumalı başlık bir ışık kaynağı ve ölçekte derece veya işaretleri tespit eden bir fotoelektrik sensör içerir.
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
