Ürün ayrıntıları:
|
| Ürün Adı: | Cam Doğrusal Ölçekli Optik Kodlayıcı SINO KA600-1200mm | Uygulama: | M Kapaklı Dijital Okuma sayacına sahip Doğrusal Kodlayıcı |
|---|---|---|---|
| Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
| Görev: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Çözünürlük: | 0,5/1/5 mikron |

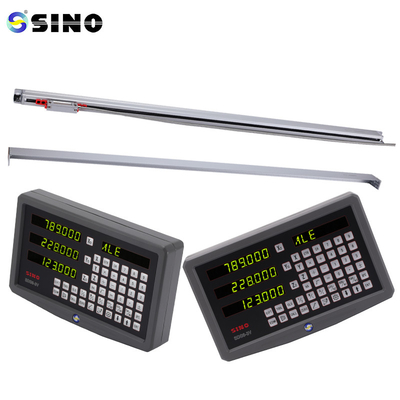

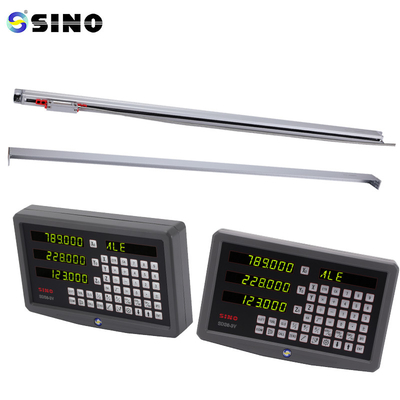

SINO KA600 1200mm 5mikron TTL EIA-422-A DRO Doğrusal Cam Ölçeği Kodlayıcı
Paket şunları içerir:
500-1200 mm'lik bir parça çizgisel cam ölçek.
0.5/1/5um çözünürlük mevcuttur.
Müşterilerin ihtiyaçlarına göre özelleştirilmiş kodlayıcı uzunlukları (L0) sağlanabilir.
Normalde, ölçek derecelendirmeleri eşit mesafededir ve milimetre veya inç gibi belirli bir ölçüm artışını gösterir.Fotoelektrik sensör, okuma başının ölçek boyunca hareket ettiği için derecelendirmeyi algılarBir dijital ekran cihazı veya bilgisayarlı bir sistem bu sinyalleri deşifre edebilir ve gerçek zamanlı konum geri bildirimi sağlayabilir.
Ekranlı optik kodlama tekniği kullanılarak, KA600 doğrusal ölçeğinin okuma başının konumu belirlenir.
Genellikle, ölçülen makine parçasının veya nesnenin hareket ettiği zaman ölçeğin yanında hareket eden bir cam veya metal ölçekten ve bir okuma başından oluşur.Ölçek üzerindeki derecelendirmeler veya işaretler bir fotoelektrik sensör ve okuma başındaki ışık kaynağı tarafından tespit edilir.
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
