Ürün ayrıntıları:
|
| Ürün Adı: | SINO KA600-1500mm 1μM doğrusal ölçek | Uygulama: | DRO 2/3 Eksenli Dijital Okuyucu Kodlayıcı |
|---|---|---|---|
| Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
| Görev: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Çözünürlük: | 0,5/1/5 mikron |

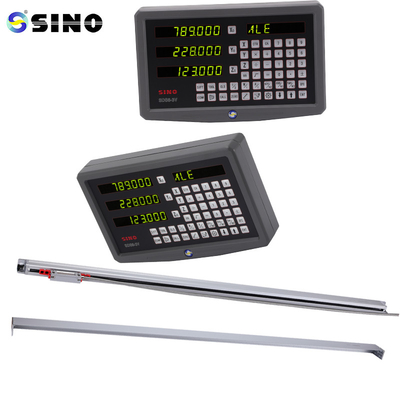

SINO KA600-1500mm 1μM Doğrusal Ölçek DRO 2/3 Eksen Dijital Okuyucu Kodlayıcı Yüksek Hassasiyetli Döner
Paket şunları içerir:

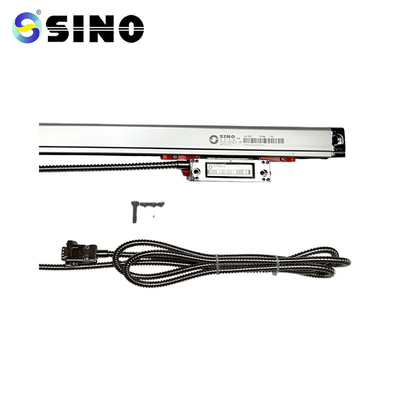

Doğrusal cam ölçeği, bir parça, KA500-1500mm.
0.5/1/5um çözünürlük mevcuttur.
Müşterilerin ihtiyaçlarına göre özelleştirilmiş kodlayıcı uzunlukları (L0) sağlanabilir.
Çoklu optik sensörler veya dedektörler kodlayıcının içine yerleştirilmiş ve disk veya halka etrafında yerleştirilmiştir.Bu sensörler optik işaretleri toplar ve onları elektrikli dürtülere dönüştürür..
Kod Paternleri: Kullanılan kodlama yöntemine bağlı olarak, kodlayıcı diskteki optik işaretler farklı şekillerde olabilir.Gri kodlar sıklıkla seçilir çünkü komşu konumlar arasında sadece bir bitin değişmesini garanti ederler, bu geçiş noktalarında hata olasılığını en aza indirir.
Disk üzerindeki işaret veya kod miktarı mutlak optik açı kodlayıcısının çözünürlüğünü belirler. Daha yüksek çözünürlüğe sahip kodlayıcılar daha fazla işaret ve daha büyük açı çözünürlüğü sağlar.Çoğu durumda, çözünürlük bit veya devrim başına sayılar (CPR) ile ifade edilir.
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
