Ürün ayrıntıları:
|
| Ürün Adı: | SINO KA600-1600mm doğrusal ölçekler | Uygulama: | 3 Eksen Dijital Okuyucu DRO |
|---|---|---|---|
| Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
| Görev: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Karar: | 0,5/1/5 mikron |

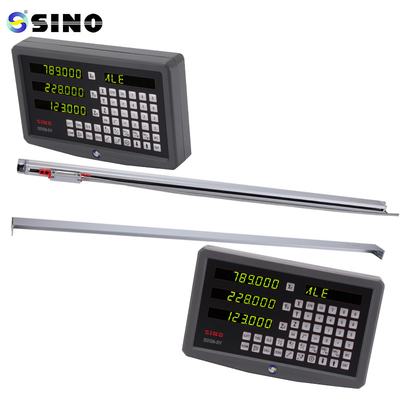

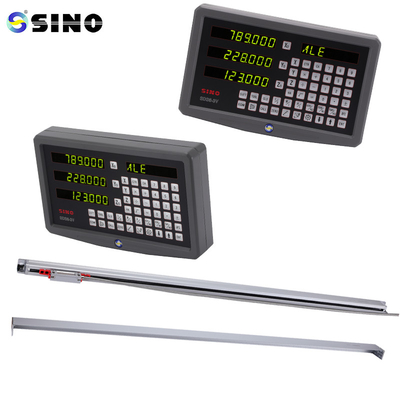

3 Eksenli Dijital Okuyucu DRO freze makine ve hassaslık için SINO KA600-1600mm doğrusal ölçekler
Paket şunları içerir:
Doğrusal cam ölçeği, KA500-1600mm, bir parça.
0.5/1/5um çözünürlüğü var.
Müşterilerin gereksinimlerine göre, özel kodlayıcı uzunlukları (L0) sunulabilir. (Uzunluk:1000-3000mm)
Kodlayıcı, disk veya halka boyunca dağıtılan birkaç optik sensör veya dedektör içerir.Bu sensörler, diskin döndüğü zaman optik işaretleri algılar ve bunları elektrik sinyallerine dönüştürür..
Kod Şablonları: Kodlayıcı diskteki optik işaretler, kullanılan kodlama tekniğine bağlı olarak çeşitli şekillerde olabilir.Gri ve doğal ikili kodlar sıklıkla kullanılan ikili kod türüdürÇevre alanları arasında sadece bir bit değişikliğinin sağlandığı için, bu geçiş bölgelerinde hata olasılığını azaltmak için gri kodlar yaygın olarak kullanılır.
Mutlak optik açı kodlayıcısının çözünürlüğü, disk üzerindeki işaretleme veya kod sayısına göre belirlenir.Çözünürlük genellikle bit veya devrim başına sayılar (CPR) olarak belirtilir.
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
