Ürün ayrıntıları:
|
Ürün Adı: | SINO KA600-2100mm 1μm optik doğrusal ölçekli kodlayıcı | Uygulama: | DRO 2/3 Eksen Dijital Okuyucu Kodlayıcı sayacı |
---|---|---|---|
Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
fonksiyon: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Karar: | 0,5/1/5 mikron |
Vurgulamak: | SINO KA600-2100mm Dijital Okuyucu Kodlayıcı,1μm Dijital Okuma Kodlayıcısı,Dijital okuma kodlayıcısı 3 Eksen |

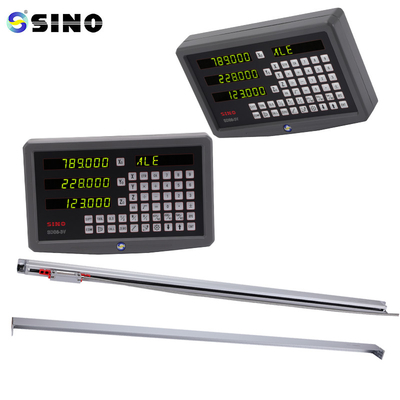

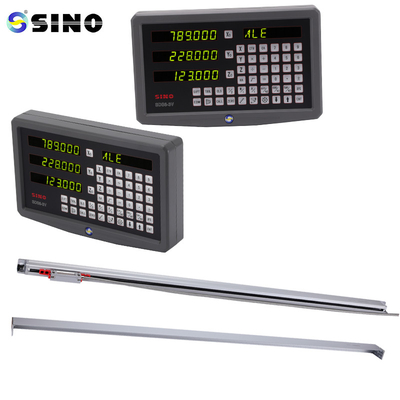

Yüksek hassasiyetli Döner SINO KA600-2100mm 1μm Doğrusal Ölçek DRO 2/3 Eksenli Dijital Okuyucu Kodlayıcı
Paket şunları içerir:
Tek parça doğrusal cam ölçeği, KA600-2100mm.
Çözünürlük 0.5/1/5um olarak sunuluyor.
Müşterilerin ihtiyaçları, özel kodlayıcı uzunlukları (L0) sağlarken dikkate alınabilir. (Bölümler: 1000-3000 mm)
Kodlayıcı, disk veya halka etrafında yerleştirilmiş birkaç optik sensöre veya dedektöre sahiptir.
Kod desenleri: Kodlayıcı diskteki optik işaretler, kullanılan kodlama tekniğine bağlı olarak çeşitli şekillerde olabilir.Sık sık kullanılan ikili kodlar doğal ikili kodlar ve gri kodlardırGri kodlar yaygın olarak kullanılır, çünkü bitişik bölgeler arasında sadece bir bitin değişmesini sağlayarak bu geçiş sitelerinde hata olasılığını azaltırlar.
Disk üzerindeki işaret veya kod miktarı mutlak optik açı kodlayıcısının çözünürlüğünü belirler. Daha yüksek çözünürlüğe sahip kodlayıcılar daha fazla işaret ve daha büyük açı çözünürlüğü sağlar.Çoğu durumda, çözünürlük bit veya devrim başına sayılar (CPR) ile ifade edilir.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
