Ürün ayrıntıları:
|
Ürün Adı: | SINO KA600 5um DRO Doğrusal Ölçekli Optik Kodlayıcı, 1000-3000mm Uzunluklu | Uygulama: | 3 Eksen Dijital Okuyucu Sistemleri DRO |
---|---|---|---|
Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
fonksiyon: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Karar: | 0,5/1/5 mikron |
Vurgulamak: | 5um DRO doğrusal ölçek,SINO KA600 DRO doğrusal ölçek,3000mm Uzunluklı Doğrusal Optik Kodlayıcı |

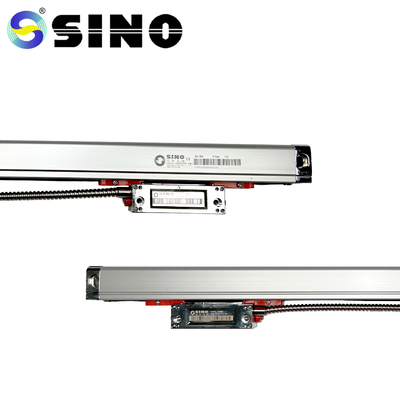

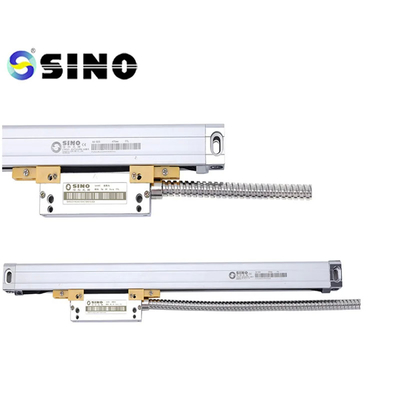

SINO KA600-1700mm 5um DRO Doğrusal Ölçekli Optik Kodlayıcı 3 Eksenli Dijital Okuyucu Sistemleri
SINO KA600-1700mm 5um DRO Lineer Scale Optical Encoder, 3 eksenli işlemler için tasarlanmış son teknoloji dijital okuma sistemi.güvenilirlik, ve kullanım kolaylığı, işleme görevleri için zorunlu bir araç haline getirir.
Temel özellikleri:
Yüksek çözünürlüklü ölçüm: 5μm doğrusal ölçekli optik kodlayıcı, üstün işleme sonuçlarını sağlayan doğru ve hassas ölçümleri sağlar.
2️️ Güçlü Yapı: SINO KA600, zorlu endüstriyel ortamlara dayanacak şekilde inşa edilmiş, dayanıklılık ve uzun süreli performans sağlar.
Kullanıcı dostu arayüzü: İçgörülü arayüz ve büyük ekran, işleme işlemlerinin kolayca izlenmesini sağlayan çalışmayı kolaylaştırır.
4. Geliştirilmiş İşlevsellik: Dijital okuma sistemi, ek kolaylık için eksil seçimi, sıfırlama fonksiyonları ve metrik / imparatorluk birimi geçiş gibi özellikler sunar.
Çeşitli Uygulamalar: Düzme ve freze makineleri için uygun olan SINO KA600-1700mm 5um DRO Doğrusal Ölçekli Optik Kodlayıcı, çeşitli işleme görevlerinde verimliliği ve doğruluğu artırır.
Kullanım talimatları:
Montaj: Doğrusal ölçekli optik kodlayıcıyı sağlanan montaj kollarını kullanarak torna veya freze makinesine sağlam bir şekilde bağlayın.
Bağlantı: Kodlayıcıyı dahil kabloları kullanarak dijital okuma ekran ünitesine bağlayın.
Aktarma: Dijital okuma ekran ünitesini açın ve düzgün kalibre edildiğinden emin olun.
Eksen Seçimi: İstenen eksiyi (X, Y veya Z) izlemek ve ölçmek için ekran biriminde seçin.
Ölçüm: Dijital okuma sistemi, seçtiğinize göre metrik veya imparatorluk birimlerinde doğru ölçümleri gösterecektir.
Sıfırlama: Referans noktalarını belirlemek ve gerektiğinde ölçümleri sıfırlamak için sıfırlama işlevlerini kullanın.
İnce ayarlama: Dijital okuma sisteminin sağladığı gerçek zamanlı ölçümlere dayanarak işleme işlemlerinize hassas ayarlamalar yapın.
Paket şunları içerir:

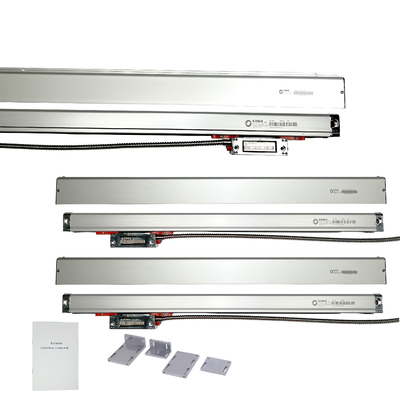

Doğrusal cam ölçeği, KA500-1700mm, bir parça.
0.5/1/5um çözünürlüğü var.
Müşterilerin gereksinimlerine göre, özel kodlayıcı uzunlukları (L0) sunulabilir. (Uzunluk:1000-3000mm)
Çözünürlük: Mutlak optik açı kodlayıcısının çözünürlüğü diskteki işaret veya kod sayısına göre belirlenir.Daha yüksek çözünürlüklü kodlayıcılar daha fazla işaretleme yapar ve daha ince açısal çözünürlük sağlarÇözünürlük tipik olarak bit veya devrim başına sayım (CPR) olarak belirtilir.
Doğruluk ve hassasiyet: Mutlak optik açı kodlayıcıları yüksek doğruluk ve hassasiyetleriyle bilinir.Hassaslık küçük açısal değişiklikleri çözme yeteneğini ifade ederken.
Uygulamalar: Mutlak optik açı kodlayıcıları, tam açısal konumlandırma gerektiren çeşitli endüstrilerde ve sistemlerde uygulamalar bulurlar.Döner masalar, goniometre, teleskop konumlandırma ve diğer otomatik sistemler.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
