Ürün ayrıntıları:
|
Ürün Adı: | Optik Kodlayıcı Cam Doğrusal Ölçek | Uygulama: | Dijital Okuma Sistemi Cam Lineer Enkoder |
---|---|---|---|
Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 70mm/120mm/170mm/220/270/320/370mm |
Uzunluk: | 320mm/370mm/420mm/470/520/570/620mm | Malzeme: | Alüminyum/Metal |
fonksiyon: | Erozyon/Torna/Taşlama/Delme Makinesi | Karar: | 0,5/1/5 mikron |
Vurgulamak: | Cam Doğrusal Ölçek Ka500,470mm Uzunluk Cam Doğrusal Ölçek,5um çözünürlüklü cam doğrusal kodlayıcı |

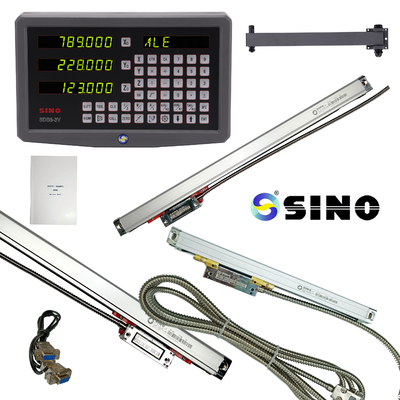

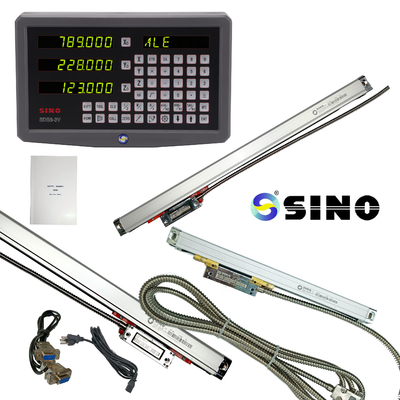

SINO KA500 Optik Kodlayıcı Cam Doğrusal Ölçek Dijital Okumak için CNC Doğrusal Kodlayıcı Ölçek
Optik Kodlayıcı Cam Doğrusal Ölçek Ka500, 0.5/1/5um çözünürlük, Dijital okuma için 70-470mm uzunluk
SINO KA500 Optical Encoder Glass Linear Scale, dijital okuma (DRO) sistemleri ile kullanılmak üzere tasarlanmış bir CNC doğrusal kodlayıcı ölçeğidir.CNC makineleri için doğru ve güvenilir ölçüm geri bildirimi sağlarOptik kodlayıcı teknolojisi yüksek çözünürlük ve dayanıklılık sağlar ve bu nedenle zorlu endüstriyel uygulamalara uygundur..
Özellikleri:
Optik Kodlayıcı Teknolojisi: KA500 doğrusal ölçek, mükemmel çözünürlükle yüksek hassasiyetli ölçümlere izin veren optik kodlayıcı teknolojisini kullanır.Optik sistem, doğru konum algılamasını sağlar ve titreşim ve sıcaklık değişiklikleri gibi çevresel faktörlerden kaynaklanan hataları en aza indirger.
Cam doğrusal ölçek: Doğrusal ölçek, sert işleme ortamlarında dayanıklılık ve istikrar sağlayan yüksek kaliteli camdan yapılmıştır.Cam yapısı mekanik aşınmaya ve korozyona dayanıklılık sağlar, ölçeğin ömrünü uzatıyor.
CNC Uyumluluk: KA500 doğrusal ölçeği, çeşitli üretim ve işleme uygulamalarında kullanılmak üzere uygun hale getiren CNC makineleri ile uyumludur.Kesin konumlandırma ve hareket kontrolü için CNC makinelerinin kontrol sistemine kolayca entegre edilebilir.
Kolay Montaj: Doğrusal ölçek, montaj destekleri ve aksesuarları paketle birlikte kolay montaj için tasarlanmıştır.Bu kurulum sürecini basitleştirir ve mevcut CNC sistemlerine hızlı entegrasyon sağlar.
Uzun Uzunluk Seçenekleri: KA500 doğrusal ölçeği, çeşitli makine boyutlarına ve seyahat mesafelerine uyum sağlamak için farklı uzunluklarda mevcuttur.Bu esneklik, kullanıcıların özel makine gereksinimlerine göre uygun ölçek uzunluğunu seçmelerini sağlar.
İşlevsellik:
SINO KA500 Optical Encoder Glass Linear Scale, CNC makineleri için doğru ve gerçek zamanlı konum geri bildirimi sağlar.Operatörlerin doğru işleme sonuçlarını elde etmelerini ve sıkı toleransları korumalarını sağlarDoğrusal ölçeğin yüksek çözünürlüklü ölçüm yeteneği, CNC sistemlerinin genel performansını artıran mükemmel doğruluğu sağlar.
Kullanım:
KA500 doğrusal ölçeği, metal işleme, ahşap işleme ve imalat gibi endüstrilerde CNC işleme uygulamalarında yaygın olarak kullanılır.Kesin ve güvenilir konum geri bildirimi gerektiren uygulamalar için uygundur, frezeleme, döngüleme, öğütme ve diğer CNC işlemleri dahil.
KA-500, kısıtlı kurulum ve çalışma alanları olan makineler için özel olarak oluşturulan küçük bir kodlayıcıdır.Boyutu 70 mm, 470 mm..

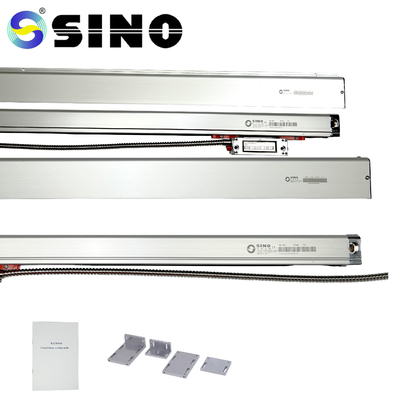

Paket şunları içerir:
Cam doğrusal ölçek, 1 parça, KA500-470mm
0.5/1/5 m çözünürlük mevcuttur.
Kullanıcıların ihtiyaçlarına göre özelleştirilmiş kodlayıcı uzunlukları (L0) sağlanabilir.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Çalışma Kılavuzu
Kullanıcı, Genel Tanım, Güvenlik Dikkatleri ve
1. Bölümün tüm içeriği 3.
2Genel Açıklama, Güvenlik Konusunda Dikkatler ve
Kurulum, test ve onarım teknikleri 1. ila 3. bölümleri dikkatlice takip etmelidir.
Bölümlerin her bölümünü kapsar.
3Sadece SINO'nun KA serisi bütünleşik devreleri bu kullanım talimatlarına dahil.
Doğrusal kodlayıcı.
Lütfen aşağıdaki güvenlik önlemlerini okumak için biraz zaman ayırın.
Doğrusal kodlayıcınızı güvenli bir şekilde kullanın.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
