Ürün ayrıntıları:
|
Ürün Adı: | SINO KA600-2100mm DRO için 1μm doğrusal ölçekli Lathe Makinesi 2/3 Eksenli Dijital Okuma Kodlayıcısı | Uygulama: | DRO 2/3 Eksen Dijital Okuyucu Kodlayıcı sayacı |
---|---|---|---|
Kullanımı: | konum sensörü ölçeklendirme | Özel Uzunluk: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Uzunluk: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Malzeme: | Alüminyum |
fonksiyon: | EDM/Torna/Taşlama/Delik Açma Makinesi/Freze Makinesi | Karar: | 0,5/1/5 mikron |
Vurgulamak: | 3 Eksenli Dijital Okunma Kodlayıcısı,Döner Makine için Dijital Okuyucu Kodlayıcı |

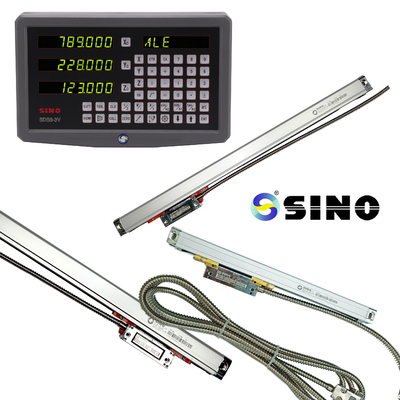

Yüksek hassasiyetli Döner SINO KA600-2100mm 1μm Doğrusal Ölçek DRO 2/3 Eksenli Dijital Okuyucu Kodlayıcı
SINO KA600-2100mm DRO için 1μM doğrusal ölçekli Lathe Makinesi 2/3 Eksenli Dijital Okuyucu Kodlayıcı
Yüksek hassasiyetli makine makinesinin 1μM doğrusal ölçekli dijital okuması (DRO), özellikle SINO KA600-2100mm modeli,Dövenin işleme işlemlerinde hassasiyeti ve doğruluğu artırmak için tasarlanmış en ileri çözümdür.Bu gelişmiş DRO sistemi, yüksek çözünürlüklü doğrusal ölçekleri ve güçlü kodlayıcıları içerir ve daha iyi işleme sonuçları için güvenilir ve gerçek zamanlı ölçümler sağlar.
Temel özellikleri:
Yüksek hassasiyet: 1μm (mikrometre) ölçüm doğruluğu ile SINO KA600-2100mm, torna işlemleri sırasında kesin konumlandırma ve doğru ölçümleri sağlar.
Lineer Scale Encoder: Encoder, döşeme hareketlerinin kesin kontrolüne ve izlenmesine izin veren gerçek zamanlı konum geri bildirimi sağlar.
Dijital okuma ekranı: Dijital okuma ekranı, verimliliği artırarak ve işleme görevlerinde hataları azaltarak net ve doğru ölçümler sunar.
2 ve 3 Eksenlik Kapasite: Aynı anda iki veya üç eksen izleme ve kontrol etme yeteneği ile donatılmış, hassas hareketleri ve arttırılmış üretkenliği sağlar.
Kullanıcı Dostu Arayüzü: DRO sistemi, kolay kurulum, özelleştirme ve sezgisel işlem için kullanıcı dostu bir arayüzüne sahiptir.
Kullanım: Doğrusal ölçekli kodlayıcıyı torna makinesinin eksenine yerleştirin, DRO ünitesine bağlayın ve çalıştırın.Dijital ekran, makine hareketlerinin kesin kontrolü için gerçek zamanlı ölçümleri gösterecek..
Kullanım:
Doğrusal ölçek kodlayıcılarını makine eksenlerine yerleştirin, DRO ünitesine bağlayın ve çalıştırın.makine hareketlerinin kesin kontrolünü sağlayan.
Paket şunları içerir:
Tek parça doğrusal cam ölçeği, KA600-2100mm.
Çözünürlük 0.5/1/5um olarak sunuluyor.
Müşterilerin ihtiyaçları, özel kodlayıcı uzunlukları (L0) sağlarken dikkate alınabilir. (Bölümler: 1000-3000 mm)
Kodlayıcı, disk veya halka etrafında yerleştirilmiş birkaç optik sensöre veya dedektöre sahiptir.
Kod desenleri: Kodlayıcı diskteki optik işaretler, kullanılan kodlama tekniğine bağlı olarak çeşitli şekillerde olabilir.Sık sık kullanılan ikili kodlar doğal ikili kodlar ve gri kodlardırGri kodlar yaygın olarak kullanılır, çünkü bitişik bölgeler arasında sadece bir bitin değişmesini sağlayarak bu geçiş sitelerinde hata olasılığını azaltırlar.
Disk üzerindeki işaret veya kod miktarı mutlak optik açı kodlayıcısının çözünürlüğünü belirler. Daha yüksek çözünürlüğe sahip kodlayıcılar daha fazla işaret ve daha büyük açı çözünürlüğü sağlar.Çoğu durumda, çözünürlük bit veya devrim başına sayılar (CPR) ile ifade edilir.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Özellikle büyük alet makineleri için tasarlanmış olan KA-600 kodlayıcı,
büyük boyut ve iyi sertlik. destek kodlayıcının herhangi bir konumuna eklenebilir
Sertliği ve istikrarını arttırır. Uzunluğu 1000 ~ 3000mm'dir.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
