Ürün ayrıntıları:
|
| Ürün Adı: | Sigma Lineer Enkoder KA500-170 mm | Uygulama: | Izgara Cetvelli Dijital Okuma Sayacı |
|---|---|---|---|
| Kullanımı: | Ölçekleme konum sensörü | Özel Uzunluk: | 320mm/370mm/420mm/470mm |
| Uzunluk: | 70mm/120mm/170mm/220mm | Malzeme: | Alüminyum |
| fonksiyon: | EDM/Torna/Taşlama/Delme Makinesi/CNC Makinesi | Karar: | 0,5μm/1μm/5μm |

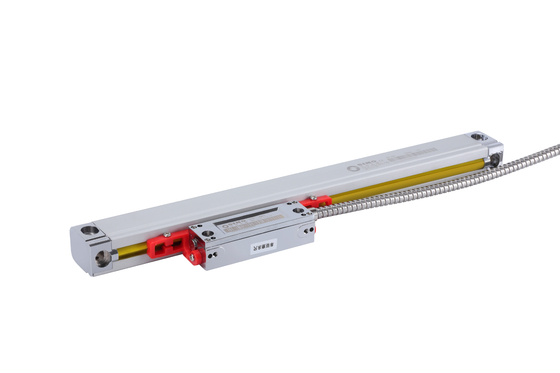

Döner sondaj freze makinesi KA300-120MM-5UM için küçük doğrusal ölçekli dijital okuma
KA-500 mini kodlayıcı, kurulum ve çalışma alanlarını göz önünde bulundurarak kısıtlı olan alet makineleri ile tasarlandı.Ölçümleri 70 x 470 mm.
Paket şunları içerir:
Bir parça doğrusal ölçekli ızgara, KA500-170mm
0.5um/1um/5um çözünürlüğü mevcuttur.
Müşterilerin ihtiyaçlarına göre özel kodlayıcı uzunlukları (L0) sağlanabilir. (Uzunluk: 70-470 mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Kodlayıcının etkin ölçüm uzunluğu L1: Kodlayıcının montaj deliğinin boyutu
L2: Kodlayıcı genel boyutu
Uygulama talimatları
Kullanıcı, Güvenlik Düşünceleri, Genel Tasarım ve
1. Bölüm 3'ün tümü.
2Güvenlik Dikkatlerine ek olarak, Genel Tasarım ve
Uzmanlar, kurulum, test ve bakım için 1. ila 3. bölümlere sıkı sıkıya uymalıdır.
4-5 bölümlerdeki her bir noktayı anlamaya çalışın.
Bu kullanım kılavuzu SINO KA ailesinin bütünleşik devreleri ile sınırlıdır.
Doğrusal bir şekilde kodlanmış.
4Lütfen aşağıda listelenen güvenlik tavsiyelerini okuyun.
Doğrusal kodlayıcınızı kullanırken dikkatli olun.
Ayrıntılı bilgi:
Tüm doğrusal ölçekler teslimat öncesi test edilecektir.
