3 Eksenli SINO SDS6-3VE LED DRO, EIA-422-A ile çok amaçlı EDM makinesine sinyal dijital okuma kitleri

3 Eksenli SINO SDS6-3VE LED DRO, EIA-422-A ile çok amaçlı EDM makinesine sinyal dijital okuma kitleri

SDS6-3VE DRO, EDM makineleri için tasarlanmış özel bir çıkış fonksiyonuna sahiptir ve derinlik işlemini kontrol etmek için EDM rölesine bağlanmasını sağlar.

SDS6 serisi DRO, 5 MHz'e kadar yüksek frekanslı A / B sinyallerini destekler ve çeşitli temel işlevleri değiştirmesini sağlayan en son 16 bit SCM teknolojisini kullanır.Bu çok yönlü DRO daha hızlı ölçüm hızları ve daha sezgisel bir kontrol sistemi sunarHer bir eksen hataları azaltmak için 40 doğrusal olmayan telafi noktası sağlar.

Güçlendirme İşlevleri:

1. Hesap makinesi: DRO, ondalık rakamları üç, dört veya beşe ayarlamanıza izin verir ve hesaplama hassasiyetini artırır.
2. Doğrusal olmayan hata tazminatı: İşleme doğruluğunu artırmak için 40 bölüme kadar doğrusal olmayan hata tazminatı sunar.
3. Inch modunda ondalık basamak seçenekleri: Inch modunda 4 veya 5 ondalık basamak seçebilirsiniz. Dört basamak uzun ölçekli ölçümler için uygundur, beş basamak ise yüksek hassasiyetli görüntü sağlar.
4. İletişim:Entegre kontrol için EDM uyumlu çıkışı içerir.

Özellikler:

Voltaj:** AC 80V ~ 260V, 50Hz ~ 60Hz (çeşitli fiş seçenekleri mevcut)

Güç tüketimi:** 15VA

Çalışma sıcaklığı:** 0~45°C

Depolama sıcaklığı:** -30 ~ 70°C

Okuma İzinli Giriş Sinyalı:** TTL/RS422 kare dalga

İzin verilen giriş sinyali sıklığı:** 5 MHz'e kadar

Dijital Ekran Uzunluğunun Maksimum Çözünürlüğü:** 5 μm (0.005 mm / 0.0002 ")

Dijital ekran açısının minimum çözünürlüğü:** 0.0001/puls

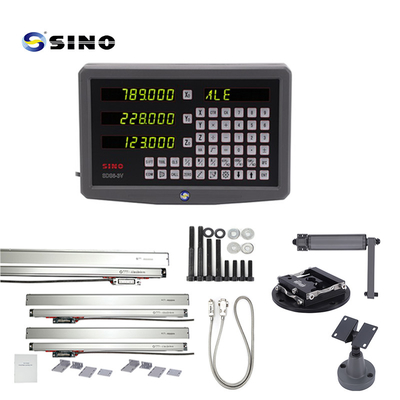

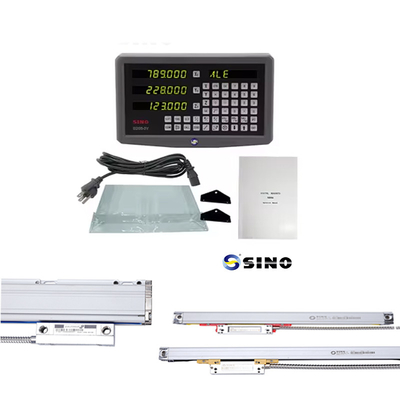

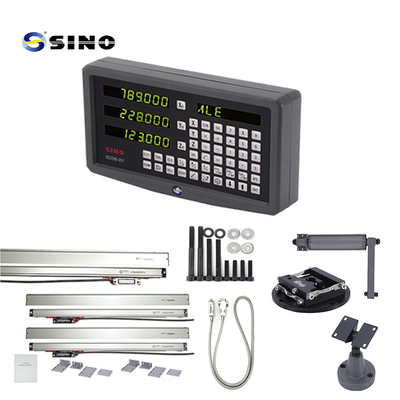

Ürün görüntüsü / fotoğrafları:

Eşleşen Çıktı Arayüzü:

Boyut:

Resimdeki raf standart ürün değil, seçmeli bir ürün.
