SINO SDS6-2VF Doğrusal Kodlayıcı Ölçeği ile Dijital Ekran Okuması

SINO SDS6-2VF RS232-C Çıkış Arayüzü ile 2 Eksenli LED Dijital Okuyucu Sistemi (DRO)

SDS6-2VF DRO, bir PC'ye veya diğer özel sistemlere bağlanmak için RS232-C çıkış fonksiyonu ile donatılmıştır.

SDS6 serisi dijital ekran sayacı, en son 16 bit SCM teknolojisini kullanır ve bu da 5 MHz'e kadar yüksek frekanslı A / B sinyalleri ile başa çıkmasını sağlar.Çeşitli makinelerin temel işlevsel gereksinimlerini karşılar, bu da çok yönlü bir DRO yapar. Ölçüm hızı daha hızlıdır ve kontrol sistemi daha sorunsuz ve verimli çalışır. Her eksen, doğruluğu artırmak için 40 çizgisel olmayan telafi noktası sunar.

Gelişmiş İşlevler:

1. HesaplamaSayıcı, ondalıkları 3, 4 veya 5 basamağa ayarlamanızı ve hesaplama hassasiyetini artırmanızı sağlar.
2. Doğrusal olmayan hata tazminatıSistem, işleme hassasiyetini artırmak için 40'a kadar doğrusal olmayan hata telafi bölümü sunar.
3. Inch Modunda Ondalık Sayı Seçimi:Inch modunda, 4 veya 5 ondalık basamak arasında seçebilirsiniz. Dört basamak uzun ölçekli ölçüm ihtiyaçlarını karşılarken, beş basamak yüksek hassasiyetli görüntü sağlar.
4. İletişimSistem, kolay veri iletişimi için RS232-C çıkışına sahiptir.

Özellikler:

Karşı Giriş Voltaj Arası: AC 80V260V; 5060Hz, çeşitli bölgeler için farklı fiş seçenekleri mevcuttur.
Güç tüketimi: 15VA, sistemin performansı için nispeten düşük enerji tüketimi.
Çalışma sıcaklığı: Çoğu endüstriyel ortam için uygun 0 °C ile 45 °C arasında çalışır.
Depolama sıcaklığı: -30°C ila 70°C arasında güvenli bir şekilde depolanabilir.
Giriş sinyali: Sistem TTL/RS422/EIA-422-A kare dalga sinyallerini kabul eder.
Giriş sinyali frekansı: 5 MHz'e kadar frekansları işleyebilir.
Dijital Ekran Uzunluğunun Maksimum Çözünürlüğü: Uzunluk ekranı için maksimum çözünürlük, son derece hassas ölçümlere izin veren 0.5μm'dir.
Dijital Ekran Köşesinin Min Çözünürlüğü: Köşeli görüntü için asgari çözünürlük, son derece ince açısal hassasiyeti sağlayan 0.0001/pulsdur.

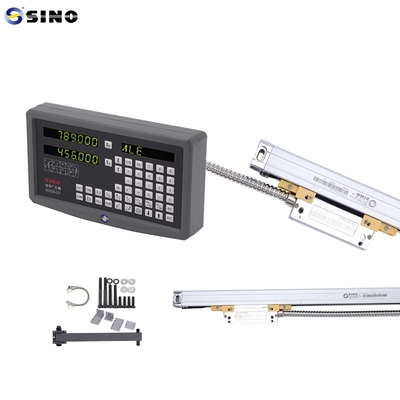

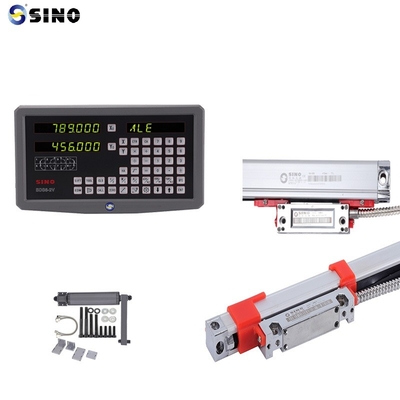

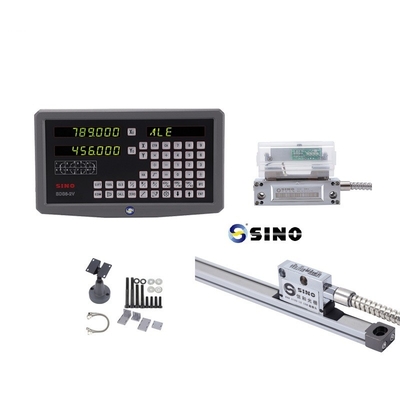

Ürün görüntüsü / fotoğrafları:

RS232-C çıkış arayüzü:

Boyut:

Resimdeki raf standart ürün değil, seçmeli.
