SINO SDS2-3MS DRO Digital Reading with 3-Coordinate Numerical Display for Lathe and Milling Machines (SINO SDS2-3MS DRO Dijital okuma, döşeme ve freze makineleri için 3 koordinatlı sayısal ekranla)

SDS2-3MS SINO Lathe Fressing Machine DRO Digital Readut with SDS3MS Display, lathe ve frezing makineleri için tasarlanmış bir dijital okuma sistemidir.Gerçek zamanlı ölçüm geri bildirimi, operatörlerin işleme sürecini yüksek hassasiyetle izlemelerini ve kontrol etmelerini sağlar.

Özellikleri:

SDS3MS Ekranı: Dijital okuma sistemi, makine ölçümlerini izlemek için net ve kolay okunur bir arayüz sunan SDS3MS ekranını içerir.Ekran birimi kullanıcı dostu özelliklerle donatılmıştır, örneğin işlev düğmeleri ve klavye, kullanımı kolaylaştırır.

Çoklu Eksenler: SDS2-3MS DRO sistemi, farklı makine hareketleri için ölçüm geri bildirimi ve kontrolü sağlayan çoklu eksenleri destekler.Bu çok yönlülük, aynı anda çeşitli eksenlerde kesin konumlandırma ve doğru işleme imkanı sağlar.

Döner ve freze uyumluluğu: DRO sistemi, hem döner hem de freze makineleri ile uyumludur ve bu da farklı ekipman türleriyle çalışan makineciler için çok yönlü bir araçtır.Düzenli ve sorunsuz çalışma için makinenin kontrol sistemine kolayca entegre edilebilir.

Yüksek hassasiyet: Dijital okuma sistemi, makine hareketlerinin kesin kontrolünü sağlayan ve işleme sırasında sıkı toleranslara ulaşan yüksek hassasiyetli ölçüm okumaları sunar.En iyi işleme sonuçlarını elde etmek için bu düzeyde doğruluk çok önemlidir.

Artımsal ve Mutlak Modlar: SDS2-3MS DRO sistemi, çeşitli işlenme senaryoları için esneklik ve kolaylık sağlayarak hem artımsal hem de mutlak ölçüm modlarını destekler.Operatörler özel ihtiyaçlarına göre iki mod arasında kolayca geçebilirler.

İşlevsellik:

SDS2-3MS SINO Lathe Fresen Makinesi DRO Dijital Okuyucu sistemi, operatörlerin lat ve freze işlemleri sırasında makine hareketlerini doğru bir şekilde izlemelerini ve kontrol etmelerini sağlar.Gerçek zamanlı ölçüm geri bildirimi sağlayarak, operatörlerin istenen işleme sonuçlarının yüksek hassasiyetle elde edilmesini sağlayan gerekli ayarlamaları ve düzeltmeleri yapmalarını sağlar.

Kullanım:

DRO sistemi, dönüşüm, frezeleme, sondaj ve sondaj gibi hassas ölçüm ve kontrol gerektiren işleme işlemlerinde gereklidir.

Uygulanabilir Senaryolar:

DRO sistemi, gerçek zamanlı ölçümler sağlayarak, döngü, yumruklama, iplikleme ve oluklama gibi çeşitli döngü işlemleri için mükemmel.Araç hareketlerinin kesin kontrolünü sağlar.Bu hassasiyet seviyesi, makine tabanlı işlemlerde sıkı toleranslara sahip yüksek kaliteli parçalar üretmek için çok önemlidir.

Fresleme İşlemleri: DRO sistemi, konturlama, yuvarlama, sondaj ve profilleme gibi freze işlemleri için son derece etkilidir. Kesme hareketlerinin kesin ölçümünü ve kontrolünü sağlar,Operatörlerin doğruBu doğruluk, yüksek kaliteli parçalar üretmek ve çeşitli frezeleme görevlerinde sıkı toleransları korumak için gereklidir.

DRO SDS3MS, çok yönlü bir çok amaçlı ölçüm cihazıdır ve 3 koordinatlı bir sayısal ekranla donatılmıştır.Esnekliği, kullanıcıların sadece parametreleri değiştirerek farklı alet makineleri için uygun işlevlere kolayca geçmelerini sağlar.Bu uyarlanabilirlik, SDS3MS'i çeşitli işlemler için güçlü bir araç haline getirir ve karmaşık yeniden yapılandırmaya gerek kalmadan farklı makinelerde hassas ölçüm ve kontrol sağlar.Çoklu işleme görevlerinde verimliliği arttırmak ve yüksek doğruluğu korumak için verimli bir çözümdür..

SINO SDS3MS dijital okuma parametreleri

1. Voltaj aralığı: AC 85V'den 250V'ye, 50Hz'den 60Hz'ye
2. Güç tüketimi: 15W, 25VA
3. Koordinat Destek: 1-eksen, 2-eksen, 3-eksen
4. Ekran: Çıktı verileri için 7 segmentli ekran (2 veya 3 ekseni destekler), ilgili sembollerle birlikte en fazla 8 karakter gösterir.
5. Ağırlık: 2 kg
6. Giriş sinyali: TTL ve EIA-422 açık koleksiyoncu çıkış sinyalleri, programlanabilir denetleyiciye bağlanmak için kolay bir arayüzle
7. Giriş sinyali sıklığı: 100 kHz'den büyük frekansları destekler
8. Açıklama Seçenekleri: 10 mikron, 5 mikron, 2 mikron, 1 mikron veya 0,5 mikron

Temel İşlevleri

mm/inç Değiştirme: Metrik ve imparatorluk birimleri arasında geçiş yapmayı sağlar.
Mutlak/Nitelikli Dönüşüm: Hem mutlak hem de göreceli koordinat sistemlerini destekler.
Orta bölünme fonksiyonu: Sistemin doğru hizalama veya ölçümler için yarı yarıya bölünür.
Basit "R" Fonksiyonu: Hızlı ayarlamalar için temel yarıçap (R) işlemlerini gerçekleştirir.
Pürüzsüz "R" Fonksiyonu: "R" fonksiyonunu uyguladığında pürüzsüz geçişler veya eğriler sağlar.
Çemberin çevresini bölün: Çemberin çevresini eşit bölümlere ayırmanıza izin verir.
200 İş Parçası Sıfır Noktasını Kaydet: Kolay bir şekilde geri almak için 200 iş parçasına kadar sıfır noktasını saklar.
Eğimli bir çizgide delikleri böl: Köşe veya eğimli bir çizgi boyunca delikleri bölmede yardımcı olur.
Matematik Hesaplama: Karmaşık matematiksel hesaplamalar yapmak için araçlar sağlar.
Araç çapı telafi: Kesme aracının çapını düzelterek doğruluğu artırır.
Bevel Prosesi: Köşe kesimleri veya kenarları için beveling işlemlerini destekler.
Sıfır Konumu Otomatik dinlenme: Kolaylık ve doğruluk için makinenin sıfır konumunu otomatik olarak geri yükler.

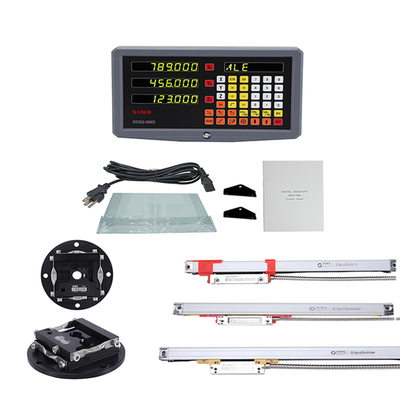

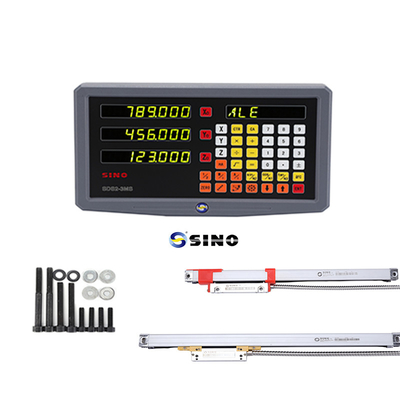

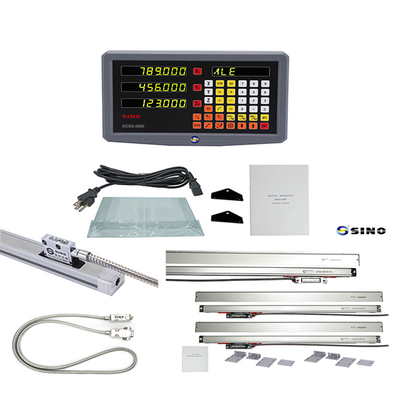

Ürün görüntüsü / fotoğrafları:

Resimdeki raf standart ürün değil, seçmeli.
