TTL Sinyal Dijital Okuması SINO SDS2-3MS Cam Doğrusal Kodlayıcı Ölçeği ile 3 Eksenli Dro freze makinesi için

TTL Sinyal Dijital Okuma SINO SDS2-3MS 3 Eksenli Dro, Freze Makinesi için Cam Lineer Enkoder Ölçek Seti ile​

SINO SDS2-3MS Torna Freze Makinesi DRO Dijital Okuma, Üç Koordinatlı Sayısal Ekranlı, torna ve freze makineleri için tasarlanmış bir dijital okuma sistemidir. Hassas, gerçek zamanlı ölçüm geri bildirimi sağlayarak operatörlerin işleme sürecini hassas bir şekilde izlemesini ve kontrol etmesini sağlar.

Özellikler:

SDS3MS Ekran:

SDS3MS dijital okuma sistemi, makine ölçümlerinin sorunsuz bir şekilde izlenmesi için tasarlanmış, net ve kullanıcı dostu bir arayüze sahiptir. Fonksiyon tuşları ve bir tuş takımı ile zahmetsiz çalışma sağlar.

Çoklu Eksen Yeteneği:

SDS2-3MS DRO sistemi, çeşitli makine hareketleri için gerçek zamanlı ölçüm geri bildirimi ve kontrolü sağlayarak çoklu eksenleri destekler. Bu özellik, birden fazla eksende aynı anda hassas konumlandırma ve doğru işleme olanağı tanır.

Torna ve Freze Makineleri ile Uyumluluk:

Hem torna hem de freze makineleri için ideal olan bu DRO sistemi, son derece çok yönlüdür ve farklı ekipman türleriyle sorunsuz bir şekilde entegre olur. Daha kolay kullanım için makine kontrol sistemlerine kolayca dahil edilebilir.

Yüksek Hassasiyet:

Yüksek doğrulukta ölçüm okumaları ile dijital okuma sistemi, makine hareketleri üzerinde hassas kontrol sağlayarak, makinistlerin operasyonlarında sıkı toleransları karşılamasını sağlar. Bu doğruluk seviyesi, optimum işleme sonuçları elde etmek için çok önemlidir.

Artımlı ve Mutlak Ölçüm Modları:

SDS2-3MS DRO sistemi, farklı işleme ihtiyaçları için esneklik sağlayarak hem artımlı hem de mutlak ölçüm modları sunar. Operatörler, sistemi belirli operasyonel taleplere göre uyarlayarak, gerektiğinde modlar arasında kolayca geçiş yapabilirler.

İşlevsellik:

SDS2-3MS SINO Torna Freze Makinesi DRO Dijital Okuma sistemi, torna ve freze operasyonları sırasında makine hareketlerinin hassas bir şekilde izlenmesini ve kontrolünü sağlar. Gerçek zamanlı ölçüm geri bildirimi sunarak, operatörlerin doğru işleme sonuçları elde etmek için ayarlamalar ve düzeltmeler yapmasını sağlar.

Bu DRO sistemi, tornalama, frezeleme, delme ve sıkma dahil olmak üzere hassas ölçümler ve kontrol gerektiren işleme operasyonlarında yaygın olarak kullanılmaktadır. Metal işleme, otomotiv, ahşap işleme ve havacılık gibi endüstriler için uygundur.

Torna Operasyonları: Yüzey alma, tornalama, koniklik verme, diş açma ve oluk açma gibi görevler için mükemmeldir. Hassas ölçüm ve takım hareketlerinin kontrolünü sağlayarak, hassas işleme sonuçları elde edilmesini sağlar.
Freze Operasyonları: Kontur oluşturma, yuva açma, delme ve profil çıkarma gibi frezeleme görevleri için idealdir ve tutarlı ve hassas frezeleme sonuçları için kesici hareketlerinin doğru ölçümünü ve kontrolünü sunar.

SINO SDS3MS dijital okuma parametreleri

1. Gerilim Aralığı: AC 85V - 250V, 50Hz - 60Hz
2. Güç Tüketimi: 15W / 25VA
3. Koordinat Seçenekleri: Tek eksen (A), iki eksen (XY), üç eksen (XYZ)
4. Ekran: İmzalı sayısal veriler için 7 segmentli LED ekran; 8 metre ekran sembolleri
5. Ağırlık: 2 kg
6. Giriş Sinyalleri: TTL, EIA-422, açık kollektör çıkış sinyali; programlanabilir kontrolörlerle uyumlu
7. Giriş Sinyal Frekansı: > 100 kHz
8. Çözünürlük Seçenekleri: 10 mikron, 5 mikron, 2 mikron, 1 mikron, 0,5 mikron

Temel İşlevler

Birim Dönüşümü: Sistem, farklı ölçümler için milimetre ve inç arasında kolay dönüşüm sağlar.

Mutlak/Bağıl Dönüşüm: Mutlak ve bağıl koordinat sistemleri arasında sorunsuz dönüşümü destekler.

Orta Bölme İşlevi: Bir dairenin çevresini bölmek için pürüzsüz bir "R" işlevi.

İş Parçası Sıfır Noktaları Kaydetme: Tekrarlayan görevlerde daha fazla kolaylık sağlamak için 200'e kadar iş parçası sıfır noktasını kaydedebilir.

Eğik Bir Çizgi Boyunca Delik Bölümü: Eğik bir yol boyunca deliklerin hassas bir şekilde bölünmesini sağlar.

Matematiksel Hesaplama Aracı: İşleme doğruluğunu artırmak için çap telafisi ve diğer matematiksel fonksiyonlar sunar.

Eğim İşlemi Sıfır Konumu Otomatik Geri Yükleme: Eğim işleme sırasında sıfır noktalarının otomatik olarak geri yüklenmesini sağlar.

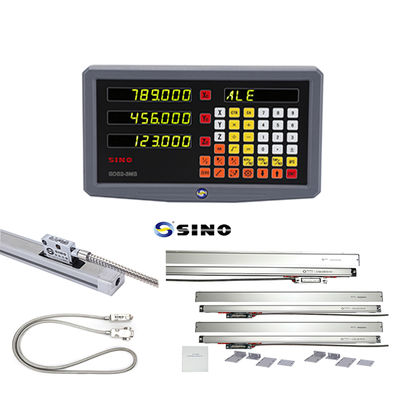

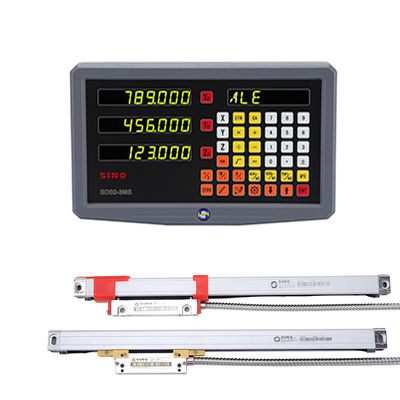

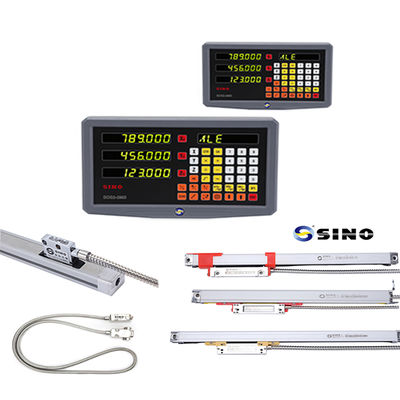

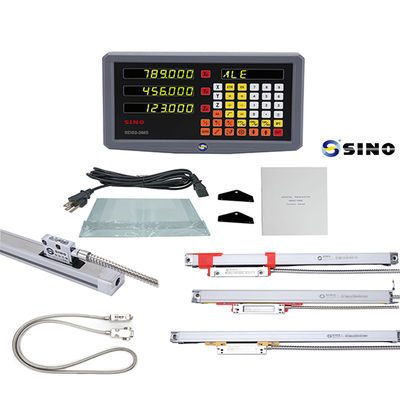

Ürün resmi / fotoğrafları:

Resimdeki raf opsiyoneldir, standart bir ürün değildir.
