Lineer Glass Scale By SINO Yüksek hassasiyetli 2 Eksenli SDS2MS Dijital Okuyucu Ekranı

SINO'dan Yüksek Hassasiyetli 2 Eksenli SDS2MS Dijital Okuma Ekranı ve Doğrusal Cam Ölçek

SDS 2MS Çift Eksenli Dijital DRO ve KA Izgara Cetveline Genel Bakış

1. Bu kit, bir makinenin iki eksen boyunca (örneğin, bir freze makinesinin X ve Y eksenleri) hareketinin eş zamanlı kontrolünü ve gerçek zamanlı izlenmesini sağlar. Ekipmanın çalışma ilerlemesini izlemenize ve takım tezgahının kullanıcının belirttiği konuma ulaşıp ulaşmadığını doğrulamanıza olanak tanır.

2. KA doğrusal cetvel kodlayıcı sistemi manyetik teknolojiden yararlanır. DRO ekran ünitesi ve manyetik cam ölçek (makine miline takılı) ile eşleştirildiğinde, nispeten yüksek hassasiyetle dinamik okumalar sunar. Bu okumalar, ekipmanın mevcut konumunu anında yansıtır; bu hızlı veri geri bildirimi sayesinde, operatörler hızlı bir şekilde yanıt verebilir ve takım tezgahının hareketinin istenen sonuçları elde edip etmediğini değerlendirebilir.

3. SDS 2MS DRO kiti, 100 ila 240 volt arasında değişen geniş bir AC voltaj spektrumuyla uyumludur. Her cihazın optimum bir çalışma voltajı vardır ve yalnızca bu gerekli voltaj karşılandığında kit düzgün çalışabilir, kullanıcıların önceden ayarlanmış noktalarda doğru ölçümler yapmasına yardımcı olur.

4. DRO ekran ünitesi, işlev düğmelerinden ve bir dijital ekran ekranından oluşan sezgisel bir arayüze sahiptir. Kullanıcılar, çeşitli ölçüm verileri türleri arasında geçiş yapmak için farklı işlev düğmelerini seçebilir, bu da karmaşık çalışma ortamlarına uyum sağlamayı kolaylaştırır.

Sahip olunan yetenekler:

1. Yarıçap/çap dönüşümü.

2. MM/İnç dönüşümü.

3. Mutlak/göreceli dönüşüm.

4. Orta bölme işlevi.

5. Kolay "R" işlevi.

6. Pürüzsüz "R" işlevi.

7. Çevre üzerinde PCD delik konumlandırması.

8. 200 grup sıfır konum belleği.

DRO SDS2MS dijital okuma sisteminin ayrıntılı parametreleri:

1. Voltaj/frekans uyumluluğu: AC 85V–250V ve 50Hz–60Hz ile çalışır
2. Güç tüketimi: 15 watt (25 volt-amperlik bir elektrik talebi ile)
3. Numara atama: Bir veya iki konuma numara atayabilir
4. İmzalı bir yedi segmentli ekranın (iki veya üç eksen için) veri çıkışını göstermek için sekiz metre metin ve sembol kullanın
5. Net ağırlık: 2,9 pound (veya 1,3 kilogram)
6. Sinyal desteği: EIA-422 açık kollektör çıkış sinyalleri, TTL giriş sinyalleri ve programlanabilir kontrolörlere bağlanmak için kullanıcı dostu bir arayüz sunar
7. 100 kHz'in üzerindeki giriş sinyali frekanslarını destekler
8. Çözünürlük seçenekleri: 10 μm, 5 μm, 2 μm, 1 μm ve 0,5 μm çözünürlüklere bağlanabilir

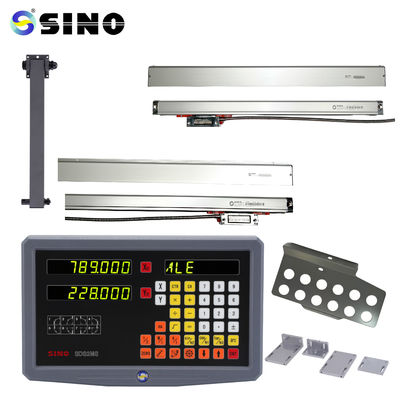

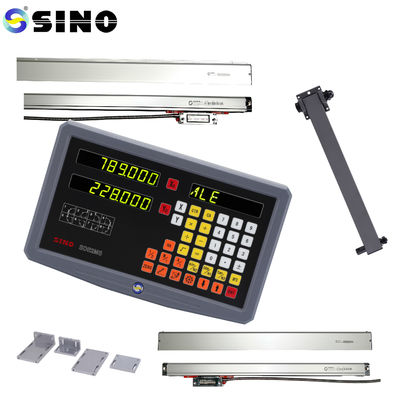

Ürün resmi / fotoğrafları:

​

Resimdeki raf opsiyoneldir, standart bir ürün değildir.
