CNC makine aletleri için mutlak doğrusal ızgara kuyruklu NC600 Yüksek hassasiyetli sensör

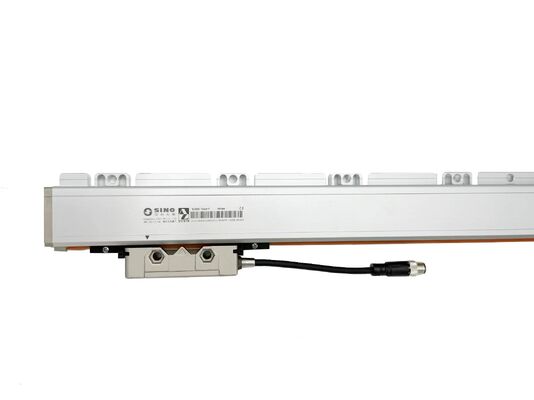

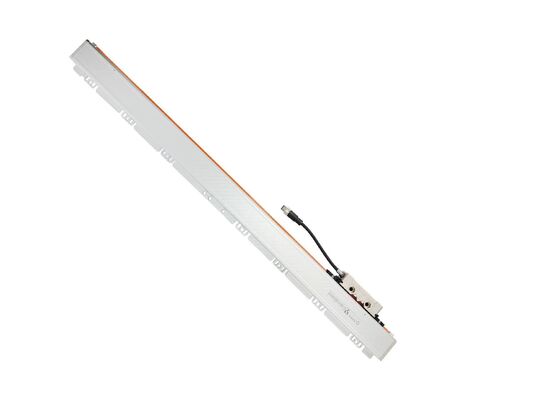

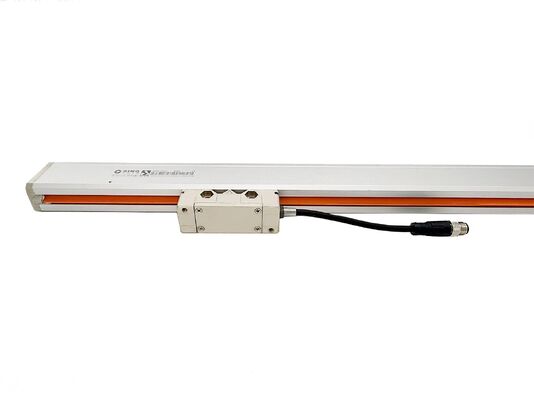

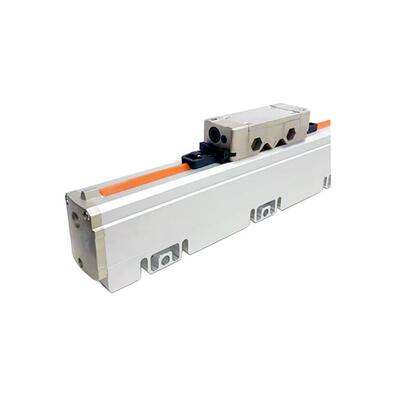

CNC Tezgahları için Mutlak Doğrusal Izgara Cetveli NC600 Yüksek Hassasiyetli Sensör

NC600 mutlak lineer enkoder, gerçek bir mutlak konum sistemi sunarak, ilk açılışta doğrudan konum değerleri sağlar ve referanslama yapılmasına gerek yoktur.
Lineer motorlar, CNC tezgahları, otomatik üretim hatları, bilimsel cihazlar ve yüksek hassasiyetli kontrol sistemleri için idealdir ve çeşitli uygulamalarda güvenilir performans sağlar.
Kendi tescilli teknolojimiz üzerine inşa edilen seri, çift katmanlı sızdırmazlık şeritlerine sahip, sızdırmaz bir alüminyum gövdeye sahiptir. Bu sağlam yapı, enkoder camını ve okuma kafasını toz, kalıntı ve kesme sıvılarından etkili bir şekilde koruyarak zorlu ortamlarda uzun ömür sağlar.

Küresel Olarak Sertifikalı Kalite: ISO kalite yönetim sistemi, ayrıca CE ve RoHS uluslararası sertifikaları tam uyumluluğu sağlar.
Çok Yönlü Uyumluluk: Eksiksiz özellikler ve çoklu iletişim protokolleri, çeşitli sistemlerde geniş uygulama olanağı sağlar.
30+ Yıllık Uzmanlık: Onlarca yıllık pazar deneyimi, temelimizi sağlamlaştırmamıza, yeniliği teşvik etmemize ve sektörle birlikte ilerlememize olanak tanır.
Bağımsız Yenilik: İthal "darboğaz" teknolojilerinin yerini güvenilir, yerli çözümlerle almak üzere yerli olarak geliştirilmiştir.

NC600 mutlak lineer enkoder şunlar için uygundur:

• Otomatik ekipman ● Karmaşık robotik sistemler
• Proses kontrol sistemleri ● Bilimsel cihazlar
• Tezgah sistemleri—CNC torna tezgahları, freze makineleri, taşlama makineleri vb.
• Zorlu koşullar altında çalışan yüksek hassasiyetli ölçüm ekipmanları—titreşim, sıcaklık, kirleticiler vb.

Paket İçeriği ve Teknik Özellikler
Standart Konfigürasyon:
Doğrusal Cam Ölçek: Model KA600, 2100mm standart ölçüm uzunluğu.
Okuma Kafası: Yüksek hassasiyetli optik sensör ünitesi.
Aksesuarlar: Montaj donanımı ve bağlantı kabloları.
Performans Parametreleri:
Çözünürlük: Çeşitli uygulama gereksinimlerini karşılamak için 0,5μm, 1μm ve 5μm hassasiyet sınıflarında mevcuttur.
Özelleştirme: Belirli makine yatağı boyutları için hassas bir uyum sağlayarak, 1000mm ile 3000mm arasında değişen özel enkoder uzunlukları (L0) sunuyoruz.
Optik Sistem ve Kodlama Prensibi:
Optik Algılama Mekanizması: Enkoder, yüksek çözünürlüklü bir optik tarama sistemi entegre eder. Okuma kafası ölçek üzerinde hareket ederken, optik derecelendirme desenlerini algılar ve bunları konum geri bildirimi için hassas elektriksel sinyallere dönüştürür.
Gelişmiş Kod Desenleri: Ölçek, gelişmiş optik kodlama teknikleri kullanır. Öncelikli olarak doğal ikili kodların aksine Gray Kodu mantığını uyguluyoruz.
Hata En Aza İndirme: Gray Kodu'nun kullanılması, ardışık değerler arasında yalnızca tek bir bitin durum değiştirmesini sağlar. Bu temel tasarım özelliği, hızlı konumlandırma geçişleri sırasında veri yorumlama hatalarını etkili bir şekilde azaltır ve böylece genel sistem kararlılığını artırır.

Çözünürlük ve Mekanik Tasarım
Çözünürlük ve Hassasiyet
Bir mutlak optik enkoderin çözünürlüğü, temelde ölçek üzerindeki derecelendirme desenlerinin yoğunluğu ile belirlenir. Daha yüksek çözünürlük, daha ince aralıklı işaretlerle elde edilir, bu da doğrudan daha üstün konumlandırma doğruluğuna dönüşür. Çözünürlük tipik olarak Bit veya Devir Başına Sayım (CPR) olarak ölçülür.
Büyük Ölçekli Uygulamalar için Mekanik Mühendislik
NC600 enkoder, özellikle büyük formatlı CNC tezgahlarında kullanılmak üzere tasarlanmıştır. Aşağıdakilerle karakterize edilen sağlam bir mekanik yapıya sahiptir:
Üstün Rijitlik: Tasarım, ağır yükler altında kararlılığı korumak için yapısal bütünlüğü vurgular.
Esnek Destek Konfigürasyonu: Enkoder ekseni boyunca herhangi bir konuma ek mekanik destekler entegre edilebilir. Bu özellik, çalışma sırasında sistem rijitliğini ve kararlılığını önemli ölçüde artırır.
Genişletilmiş Ölçüm Aralığı: 1000mm ile 3000mm arasında değişen uzunluklarda mevcuttur ve büyük makine yataklarının gereksinimlerini karşılar.
